ТИПЫ СООБЩЕНИЙ
Все сообщения системы КСИТАЛ GSM подразделяются на типы.
Тип 1 рассылается по всему списку номеров телефонов для рассылки
00SMS...09SMS и
сопровождается
дозвоном с голосовым сообщением Тревога! по списку номеров
для дозвона
10DOZVON...19DOZVON
Тип 2 рассылается по всему списку номеров телефонов для рассылки 00SMS...09SMS
Тип 3 отсылается только на номер телефона 00SMS
Тип 4 отсылается тому, кто обратился
Тип 5 отсылается тому, кто обратился, дублируется на 00SMS
СТРОКА СОСТОЯНИЯ ВХОДОВ

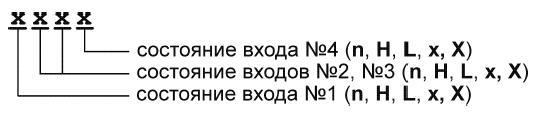

В некоторых отсылаемых системой SMS присутствует строка состояния входов:
Состояние каждого входа отображается в виде символов:
n Норма – напряжение на входе зоны находится в пределах
заданных границ
H напряжение на входе зоны выше верхней заданной границы
L напряжение на входе зоны ниже нижней заданной границы
x зона не контролируется
X зона заблокирована после 4-х кратного выхода за границы
Величины напряжений на входах запрашиваются специальной командой (см. раздел "Запрос напряжения на входах")
СТРОКА СОСТОЯНИЯ РЕЛЕ

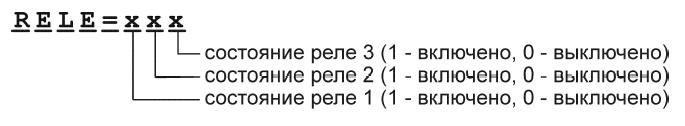

В некоторых отсылаемых системой SMS присутствует строка состояния реле:
Строка состояния реле показывает их состояние на момент отправки сообщения.
СОДЕРЖАНИЕ ОТЧЕТА О СОСТОЯНИИ СИСТЕМЫ
SMS-сообщение с отчетом о состоянии системы состоит из следующих частей:
• показания всех зарегистрированных датчиков температуры;
• текущий режим ("на контроле"/"контроль снят");
• наличие/отсутствие напряжения 220В;
• строка состояния входов;
• строка состояния реле.
Temp.R=
с уровнем температуры включения реле №2.
В отчете фигурируют только зарегистрированные в системе термодатчики, то есть в базовой комплектации присутствует только T1 – встроенный термодатчик.
Если датчик зарегистрирован, но не подключен, вместо значения температуры выводятся прочерки.
Примеры отчетов:
| T1=+25,5C; Systema na controle. Naprjagenie norma. RELE=010 nnnn Temp.R=+20/+25 |
systema KSYTAL T1=+25,5C; T2=-----; Control systemy snjat. Net 220V. RELE=000 xxxx |
АВТОМАТИЧЕСКИЙ ЕЖЕДНЕВНЫЙ ОТЧЕТ
SMS (тип 3) с отчетом о состоянии системы может присылаться автоматически один раз в сутки, если это задано в настройках (см. раздел "Ежедневный отчет”).
Первый отчет будет отправлен через сутки после последнего включения контроллера.
Время отправки ежедневного отчета будет изменено, если контроллер получит SMS- команду с запросом о состоянии (см. раздел "Запрос отчета"). Последующие ежедневные отчеты будут отправляться в это же время суток.
КОНТРОЛЬ GSM-СЕТИ (ФУНКЦИЯ АНТИГЛУШЕНИЯ)
Способность системы отсылать сообщения и реагировать на команды напрямую зависит от состояния GSM-сети в данном месте. Наличие двух систем "Кситал GSM", удаленных друг от друга на значительное расстояния, настроенных как "партнеры", позволяет своевременно зафиксировать проблемы с сетью или применение средств GSM-глушения.
Взаимный контроль систем "партнеров" заключается в периодических звонках одной системы на другую с определением телефонного номера звонящего без "снятия трубки".
Длительное, более 15-ти минут, отсутствие звонков от партнерской системы инициирует отправку сообщения о потере связи с партнером.
Получение такого сообщения не говорит однозначно о применении средств GSM-глушения против партнерской системы. Причиной также может быть:
• временное ослабление уровня приема в районе установки партнерской системы;
• перегруженность каналов связи сотового оператора;
• неисправность партнерской системы;
• отсутствие денег на счете SIM-карты и т.п.
Системы "партнеры" должны быть удалены друг от друга даже если используются разные операторы сотовой связи, чтобы исключить глушение обоих систем одновременно.
Взаимный контроль возможен только при правильной настройке обоих систем (см. раздел "Функция антиглушения").
ОПОВЕЩЕНИЕ ПО СОБЫТИЮВЫХОД ЗА ГРАНИЦЫ ЗАДАВАЕМОГО ДИАПАЗОНА ТЕМПЕРАТУР
В случае, если:
+ термодатчик зарегистрирован в системе;
+ его номер указан в настройке T-datchik SMS;
+ показания термодатчика превысили верхний заданный уровень или опустились ниже
нижнего заданного уровня;
контроллер отправит SMS с описанием нарушения (тип 2), номером датчика и значением температуры.
Повторное сообщение (тип 2) о нарушении верхнего уровня будет отправлено, если температура сначала опустится ниже уровня более чем на 20С, а затем снова превысит его.
Повторное сообщение (тип 2) о нарушении нижнего уровня будет отправлено, если температура сначала превысит уровень более чем на 20С, а затем снова опустится ниже его.
Очередное сообщение (тип 2) будет отправлено при повышении температуры выше верхнего уровня или при понижении температуры ниже нижнего уровня на 50С, 100С, и т.д.
ПРОПАДАНИЕ / ВОССТАНОВЛЕНИЕ 220В
В случае, если:
+ к контроллеру подключен резервный аккумулятор;
+ напряжение 220В пропало или восстановилось на время более 10 сек.;
+ отправлено не более 4-х сообщений о пропадании или восстановлении напряжения
система отправит сообщение о пропадании(тип 3) или восстановлении(тип 3) напряжения 220В.
Блокировку после отправки 4-х сообщений можно снять запросом отчета или постановкой на контроль.
СРАБАТЫВАНИЕ ДАТЧИКОВ (НАРУШЕНИЕ ЗОНЫ КОНТРОЛЯ)
При срабатывании датчика, подключенного к активному (контролируемому в данный момент) входу система отсылает соответствующее этой зоне SMS (тип 1).
Сообщение включает в себя:
• изменяемый пользователем текст для конкретной зоны;
• зафиксированный уровень напряжения на сработавшем входе (в % от напряжения на
аккумуляторе);
• заданные границы по этому входу;
• строка состояния всех входов.
Например, при срабатывании датчика (обрыв шлейфа) подключенного к 1-й зоне и статусе активных зон 1111 (значение по умолчанию) будет отправлено:
Trevoga! Narushena zona 1
100%(25%-75%)
Hnnn
| После 4-х кратного срабатывания датчиков какой-либо зоны и рассылки соответствующих SMS, зона отключается от контроля и последующие срабатывания датчиков этой зоны не приводят к рассылке SMS. Контроль над этой зоной возобновляется только при последующей постановке системы на контроль. Это ограничение отсутствует, если статус зоны в настройке активности зон на SIM-карте помечен цифрой 3. |
ПОСТАНОВКА НА КОНТРОЛЬ
В случае, если:
+ активирована функция SMS postanovka (см. раздел "Информирование о
постановке
системы на контроль");
+ производится постановка на контроль электронным ключом или SMS-командой;
система отправит подтверждающее сообщение (тип 3) с указанием номера использованного ключа или номера телефона, с которого пришла команда о постановке.
При постановке мастер-ключом его номер отображается как 0.
НЕИСПРАВНЫЙ ШЛЕЙФ ПРИ ЗАПУСКЕ СИСТЕМЫ ИЛИ ПОСТАНОВКЕ НА КОНТРОЛЬ
Если на момент окончания задержки при постановке на контроль сопротивление активного шлейфа (включенного в профиле ACTIVE ZONE как 1, 2 или 3) оказалось вне заданных границ (по умолчанию ±25% от 3,6 кОм) система отправит сообщение (тип 3) о недопустимом сопротивлении шлейфа.
| Для входов включенных в профиле ACTIVE ZONE как 2 или 3 постановка на контроль и проверка сопротивления шлейфа происходит автоматически после подачи питания. |
В текст SMS будет включена строка состояния входов.
Например, при коротком замыкании в шлейфе 1-й зоны и профиле активности входов 1111 (значение по умолчанию) будет отправлено сообщение:
Vnimanie! Nedopustimoe soprotivlenie Shleifa
Lnnn
Получив сообщение о недопустимом сопротивлении, необходимо снять систему с контроля, устранить обрывы или замыкания в шлейфах, помеченных в строке состояния как H или L, а затем снова поставить систему на контроль.
Другой вариант – изменить границы допустимого напряжения на входе, приведя их в соответствие с реальным сопротивлением шлейфа.
СНЯТИЕ С КОНТРОЛЯ
В случае, если:
+ активирована функция SMS snjatie (см. раздел "Информирование о снятии системы с контроля");
+ производится снятие с контроля электронным ключом или SMS-командой;
система отправит подтверждающее сообщение (тип 3), с указанием номера использованного ключа (мастер-ключ имеет номер "0") или номера телефона, с которого пришла команда о снятии.
КРИТИЧЕСКИЙ РАЗРЯД РЕЗЕРВНОГО АККУМУЛЯТОРА
В случае, если:
+ отсутствует напряжение 220В;
+ напряжение на резервном аккумуляторе снизилось до 11,2 В;
система отправит сообщение (тип 3) о критическом разряде резервного аккумулятора.
При этом:
• будет отключено питание датчиков 12В
• будут отключены включённые реле.
Дальнейшее снижение напряжения аккумулятора вызовет отключение GSM-передатчика. Система отправит об этом сообщение (тип.3).
ОТСУТСТВИЕ СВЯЗИ С ПАРТНЕРСКОЙ СИСТЕМОЙ
В случае, если:
+ активирована функция антиглушения;
+ в течение длительного времени от "партнера" не поступают звонки;
система отправит сообщение (тип 3) о потере партнера.
ОТСУТСТВИЕ СВЯЗИ С БЛОКОМ РАСШИРЕНИЯ
В случае если дополнительный блок расширения:
+ зарегистрирован в системе;
+ не отвечает на запросы контроллера (например, отсоединен или выключен);
система отправит сообщение (тип 3) о нарушении связи с блоком расширения, с указанием его номера.
ОТСУТСТВИЕ СВЯЗИ С ВЫНОСНЫМИ ТЕРМОДАТЧИКАМИ
В случае, если:
+ выносной термодатчик зарегистрирован в системе;
+ его номер указан в настройках T-datchik rele или T-datchik SMS;
+ термодатчик не отвечает на запросы контроллера (например, отсоединен);
система отправит сообщение (тип 3) о нарушении контакта с термодатчиком, с указанием его номера.
